最小クラスのUSBキーボード作ってみた

自作キーボードをいかに小さくするかを考えていたら、ふと寝る前にネタを思いついたので、あまった部品で作ってみた。同じようなものを作っている人がたくさんいるような気がする。

前作：自作キーボード（ではない何かか）を作る

材料

• Digispark(クローン)
  Aliexpressで180円とかそれくらいで購入
  Amazonだと https://www.amazon.co.jp/dp/B0154PL3QA/ref=cm_sw_r_tw_dp_U_x_ch-ABbEF05424
  ATTiny85が乗っていて、ソフトエミュレーションでUSB HIDとして動くことができます。
• キーキャップ
• キースイッチ

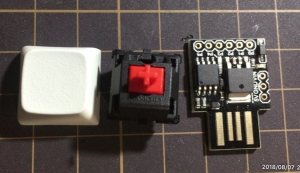

Materials

作り方

パーツをノギスで採寸して、3Dプリンタで適当にケースを印刷します。

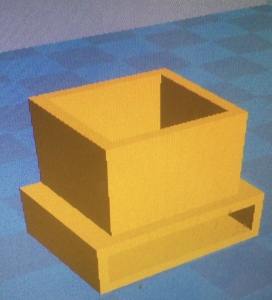

Key Case designed by 3D CAD

Digisparkにソフトを書き込みます。

ケースに格納します。（自分の印刷したデータは基板の高さとあっていないので、むりやりこじ開けて、フタを瞬間接着剤とホットグルーで閉じています）
基板表面をUVレジンでコーティングしてゴミが入っても大丈夫なように絶縁します。

配線します。USBで使っているポートを避けて、P2とGNDをスイッチでつなぐようにします。（写真は動作確認中のもので、本当は格納してから配線です）

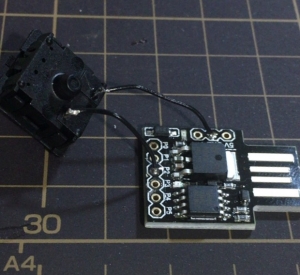

Wiring

接着剤などで部品を固定して完成。

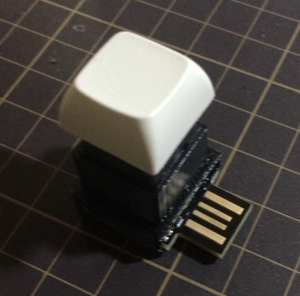

One Key Keyboard

使ってみる

コメントを参考に、モールス信号っぽくキーコードを固定長8bitとして打ち込めるようにしました。

キーコード8ビットを長短で入力するようにしてみた。@kinneko さんからモールス？と聞かれたような気がしたので。 pic.twitter.com/dmuDmzvOE0

コメント

完全にネタデバイスですが、小さくまとまってるのが、かわいいので意外とよいですね。
タクトスイッチで作っても同じなんですが、雰囲気出すのには、キーボードの正規部品使うのが重要だなと実感。
