WioLTEの消費電力を考えるにあたって、どんな配線になっているのかを自分なりに確認するために、回路図を調べてみた。
@matsujirushi さんの記事で大まかに書かれていますが、それをベースにもう少し自分なりに掘り下げてみました。
https://qiita.com/matsujirushi/items/42bc98c75e2f113450eb
回路図ちゃんと読めてるか怪しいところもあるので、間違いもあるかもしれないけれど、調べた結果を残しておくことにする。

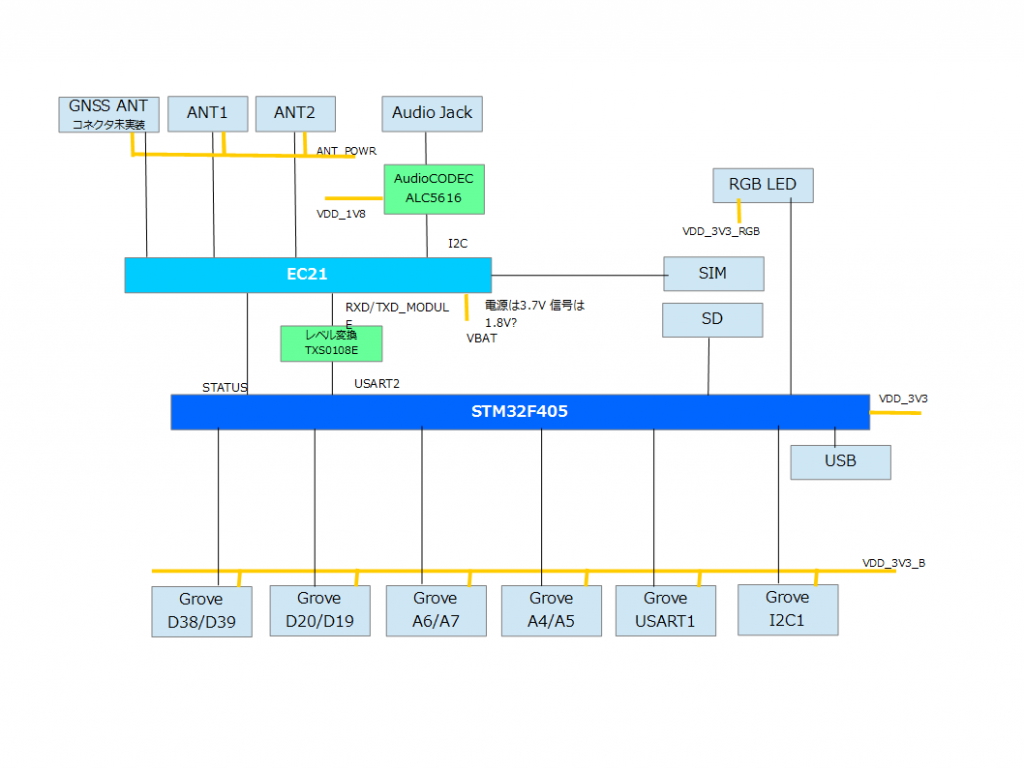

Wio LTE jpブロック図
WioLTE jp block diagram

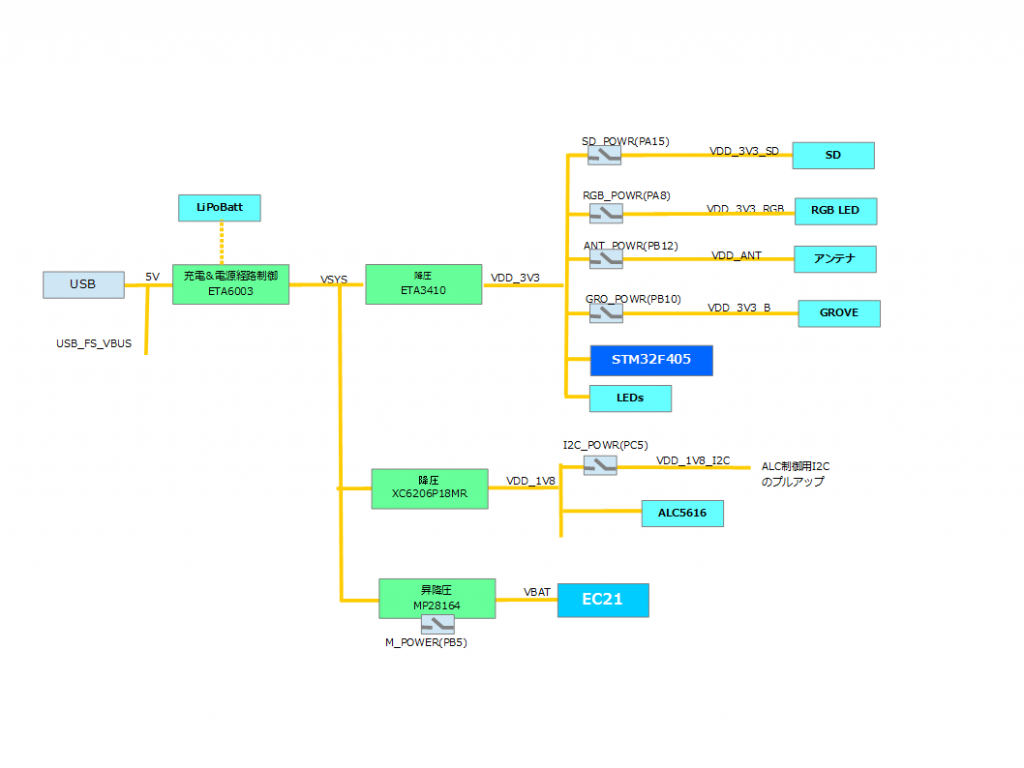

Wio LTE jp電源系統図
WioLTE jp power line diagram
思ったこと
ETA6003のENBを制御できれば、全体の電源をスマートにON/OFFできてよいなと思った。
